Vannes pour barrages, réservoirs et centrales hydroélectriques
Le groupe AVK propose une gamme complète de vannes de régulation, de décharge et autres vannes de garde issues de notre production interne, ainsi qu’un large éventail d’autres solutions techniques provenant de nos marques ou de partenaires de confiance.
AVK est une marque reconnue dans le secteur de l’alimentation en eau, et plusieurs de nos entités sont réputées pour leur savoir‑faire dans les projets d’infrastructures de barrages, de réservoirs et d’hydroélectricité. Orbinox exprime son expertise depuis plus de 40 ans en proposant des solutions sur mesure dans de nombreux projets à travers le monde. Glenfield apporte plus d’un siècle d’expérience à ce secteur, avec l’un de ses premiers projets en 1913, et ses conceptions très robustes sont aujourd’hui fabriquées dans notre usine high-tech de vannes grandes dimensions en Chine. AC.MO offre une large sélection de vannes annulaires, et l’ensemble de la gamme AVK dédiée à l’eau complète parfaitement l’offre.
Vous trouverez ci‑dessous une brève description de nos produits fabriqués en interne, accompagnée de liens vers notre outil de recherche produits incluant les fiches techniques pour chaque vanne.
- Vannes de régulation et de décharge: vannes de décharge à cône fixe et submersibles, et vannes annulaires
- Vannes à segment
- Portes à galets (à rouleaux)
- Batardeaux amovibles (stop logs) et vannes d’arrêt
- Vannes murales
- Vannes de garde: vannes à papillon et à guillotine, vannes à opercule haute pression et vannes à opercule caoutchouc
- Clapets de non‐retour: clapets à disque incliné et clapets à multi‐portes (recoil)
- Vannes de régulation: vannes annulaires et robinets à flotteur
- Ventouses triple fonction
- Joints de démontage
Vous trouverez aussi des liens vers notre brochure, des animations et des retours d’expérience en bas de cette page.

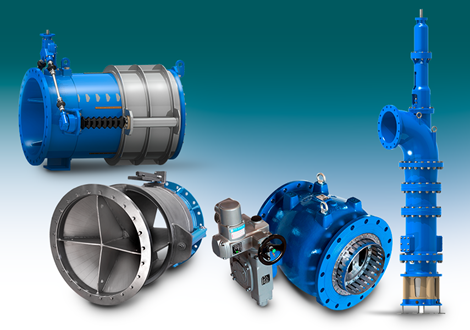

Vannes de décharge à débit contrôlé
Les vannes à cône fixe (à débit libre) déversent un jet d'eau en forme de creux directement dans l'atmosphère. Les vannes de décharge submersibles libèrent un jet sous l'eau dans un puisard ou dans un bassin dédié.
Les vannes annulaires sont généralement utilisées comme vannes de contrôle « en ligne », mais peuvent également être utilisées pour décharger dans l'atmosphère. Les trois types de vannes peuvent fermer ou réguler les sorties d'eau inférieures et intermédiaires des barrages et des réservoirs. Aussi ces vannes peuvent être installées dans les systèmes de dérivation des turbines hydroélectriques.
Ces 3 solutions techniques sont robustes et ont démontré leur longévité et fiabilité avec plusieurs décennies d’expérience et de retours clients à travers les projets de barrages réalisés par AVK à l’international.
Vannes de décharge à cône fixe (décharge libre)
Les vannes à cône fixe sont simples et légères, émettant un jet conique creux (en éventail ou bruine). On les appelle aussi vannes à jet creux, vannes à dispersion de jet, ou vannes type Howell‑Bunger. Puisqu’elles déchargent directement dans l’air, toute cavitation se produit dans l’atmosphère sans endommager la vanne, et l’énergie cinétique est absorbée contre la pression ambiante avant que l’eau ne retombe ou soit guidée vers un bassin aval. Ces vannes contrôlent linéairement l’écoulement et peuvent fonctionner à tout pourcentage d’ouverture (> 10 %), ce qui les rend excellentes pour la régulation et l’évacuation des débits environnementaux. Elles supportent des vitesses jusqu’à 25 m/s, ce qui permet de les dimensionner plus petites, d’éviter une chambre de vanne, et de les rendre faciles à manipuler et à entretenir.
Réglable selon les conditions d’exploitation, disponible jusqu’à DN 3000 avec des élévations atteignant 400 mCE, en acier carbone ou acier inoxydable, avec actionneur manuel, électrique ou hydraulique.
→ Série 1425 – vanne à cône fixe fabriquée type CH
Corps monobloc en fonte ductile pour une grande rigidité, chemise en acier inoxydable résistant aux acides, éléments en fonte revêtus époxy. Conception standard PN16, disponible en DN200–2200, avec actionnement manuel, électrique ou hydraulique.
→ Série 857 – vanne à cône fixe moulée
Vannes de décharge immergées
Les vannes de décharge submersibles AVK (design Glenfield) offrent un contrôle de décharge dans un encombrement compact, avec une dissipation d’énergie plus silencieuse et respectueuse de l’environnement. Elles sont moulées en fonte ductile, avec corps en bronze ou revêtu d’époxy, et pièces internes en inox pour une meilleure résistance à la corrosion. Disponibles en DN200–1600 en PN16, et DN600–1000 en PN25, avec actionneur électrique ou démultiplicateur.
→ Série 856 – vannes de décharge submersibles
Vannes annulaires
Les vannes annulaires AC.MO sont conçues pour l’étranglement et le contrôle de pression/débit à des débits modérés et des pressions différentielles élevées. Elles peuvent également être employées comme vannes de décharge vers l’atmosphère, mais sont limitées à des vitesses jusqu’à 10 m/s et ne dissipent pas l’énergie — leur jet est concentré, idéal pour des conduites ou canalisations. Ces vannes sont parfaites pour la régulation en ligne constante de débits vers des parcs à poissons, des systèmes d’irrigation ou des stations de traitement. Disponibles jusqu’à DN2500, PN40 pour les plus petites tailles, jusqu’à DN150 en inox standard, au-delà en fonte ductile revêtue époxy.
→ Série 872 – vannes annulaires

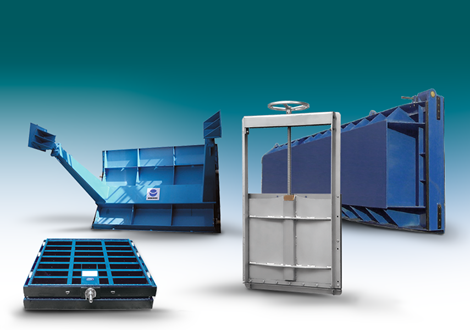

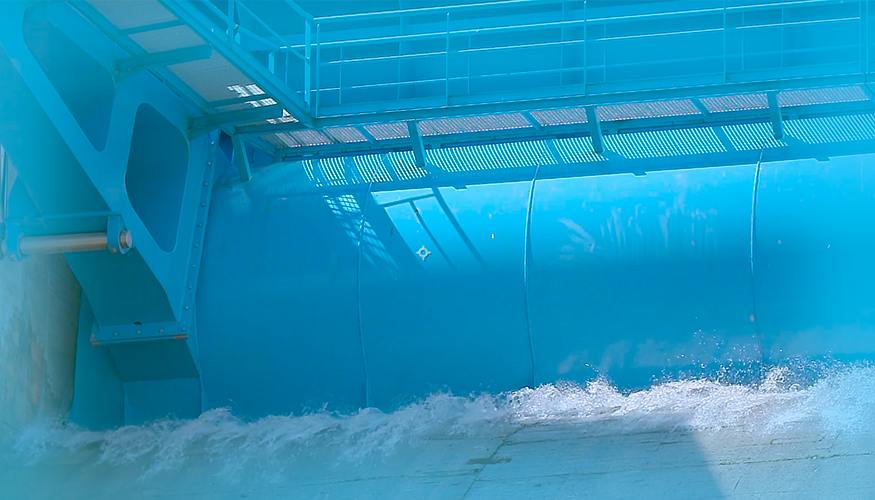

Vannes à segment
Les Vannes à segment sont souvent installées dans des canaux ou surverses de barrages pour contrôler le niveau d’eau ou comme organes de régulation/décharge en pied de barrage. Elles se composent d’un panneau courbé soudé mécaniquement, étanchéifié par des profils élastomères. Leur ouverture/fermeture nécessite un mouvement minimal, ce qui réduit les efforts de levage. Rapides à actionner, elles offrent une grande capacité de débit, et un fonctionnement sécurisé et simple.
ORBINOX acier carbone, étanchéité sur trois côtés (ou quatre selon l’usage), dimensionnées pour des charges d’eau jusqu’à 100 mCE.Portes à galets (à rouleaux)
Les portes à galets sont employées pour obturer de grandes ouvertures soumises à des charges hydrauliques importantes. Cette solution est souvent installée dans les tours de prise d’eau, les prises de barrage ou comme dispositifs de protection dans les centrales hydroélectriques, où également utilisée comme mécanisme de régulation entre la turbine et le réseau. La porte est construite avec une structure soudée renforcée, guidée par des rouleaux latéraux qui réduisent les efforts de manœuvre. Les portes à galets ORBINOX sont fabriquées en acier carbone (ou inox) et conçues sur mesure selon les conditions de service de chaque application. Elles supportent des charges jusqu’à 100 mCE et sont disponibles avec actionneurs hydrauliques ou électriques.
→ Série 1429 – portes à galets, type MV
Batardeaux amovibles (stop logs) et vannes d’arrêt
Les ‘’stop logs’’ sont des barrières modulaires amovibles, empilées dans des glissières, permettant de contrôler le débit sans recourir à des vannes permanentes.
Les batardeaux ORBINOX sont conçues pour des installations en canaux ouverts dans les stations d’épuration, les systèmes d’irrigation, les ouvrages hydrauliques et les centrales hydroélectriques. La glissière est composée de plusieurs éléments superposables (batardeaux) qui s’emboîtent les uns dans les autres à l’intérieur d’un cadre. En ajoutant ou retirant des batardeaux, l’utilisateur peut réguler le débit. Le système d’étanchéité est intégré sur les faces latérales et la partie inférieure de chaque batardeau, garantissant une parfaite étanchéité. Le cadre est généralement scellé dans le béton, mais peut aussi être conçu pour un montage mural ou en applique sur un canal existant. Les batardeaux de type SL sont en acier inoxydable, ceux de type SA en aluminium. Des vannes d’arrêt (type AG) sont également disponibles sur demande.
→ Série 772/83 – batardeaux, type SL
Vannes murales
Ces vannes sont conçues pour isoler et contrôler le débit dans des conduites, canaux et réservoirs. Elles sont couramment utilisées dans les stations de traitement des eaux, mais également dans les systèmes de gestion des crues et d’irrigation, car elles offrent une isolation et une régulation des flux fiables et économiques. Les vannes murales ORBINOX sont fabriquées en acier ou acier inoxydable, conçues pour une grande durabilité en environnements sévères. Elles se distinguent par un faible taux de fuite, une construction robuste et un design modulaire facilitant la personnalisation. Le joint auto-ajustable facilite la manœuvre. Elles peuvent être actionnées manuellement, électriquement ou hydrauliquement. Elles ont une conception carrée ou rectangulaire avec étanchéité sur les quatre côtés et sont bidirectionnelles jusqu’à 1200 × 1200 mm. Des clapets à battant rond et rectangulaire font également partie de la gamme.
→ Série 772/6X – vanes murales, type MU
Vannes de garde
Les vannes de garde sont des vannes de fermeture d’urgence à grande vitesse et de maintenance, installées en amont des vannes de régulation de débit. Elles servent d’isolement primaire, conçues pour interrompre l’écoulement d’eau dans des conduites de grand diamètre, des prises d’eau ou des postes de refoulement, que ce soit en urgence pour garantir la sécurité opérationnelle ou pour faciliter la maintenance des équipements en aval.

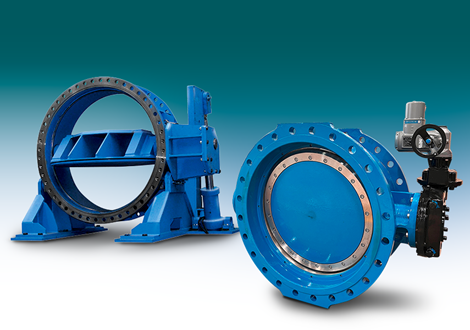

Vannes à papillon
Les vannes à papillon sont largement utilisées dans les barrages, réservoirs et installations hydroélectriques. Leur conception compacte et leur fonctionnement en quart de tour les rendent économiques et idéales dans les installations où l’espace est limité et où une fermeture rapide est nécessaire. Nous proposons une gamme complète de vannes papillon à double excentration fabriquées et moulées, adaptées aux applications à haute pression, haute vitesse et grand diamètre dans les infrastructures hydrauliques.
Les vannes papillon double excentriques ORBINOX, type MB, sont conçues pour des conditions spécifiques de service, supportant des vitesses jusqu’à 10 m/s. Elles sont employées comme vannes de protection de prises d’eau (conduites forcées), vannes d’entrée principales dans les centrales hydroélectriques, mais également comme vannes de garde installées en amont des vannes de régulation de débit dans les sorties de barrages et réservoirs. Elles peuvent atteindre le DN3500 dans diverses configurations de matériaux, avec motorisation hydraulique, électrique ou manuelle.
→ Série 1427 – vannes papillon à double excentration fabriquées, type MB
La vanne à papillon AVK à double excentration est une vanne d’isolement disponible jusqu’au DN 3200 et PN 25. La double excentration du disque, l’étanchéité, le design du joint et de l’axe de rotation, la protection interne et extérieure contre la corrosion vont au-delà des exigences et standards du marché.
→ Série 756 - vanne à papillon AVK à double excentration

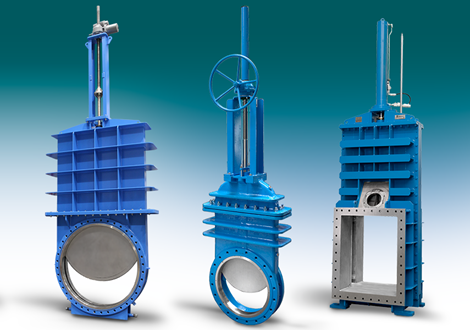

Vannes à guillotine à haute pression / haute vitesse
Les vannes à guillotine haute pression, également appelées vannes à guillotine à chapeau, sont parfaites pour les canalisations de grand diamètre nécessitant un contrôle précis de débits et vitesses élevés. Elles sont particulièrement adaptées aux fluides contenant des solides en suspension, très utiles dans les barrages, réservoirs et applications similaires. Leur conception à passage droit minimise les pertes de charge, tandis que leur construction compacte garantit un faible couple de manœuvre et une installation aisée — solution idéale pour les infrastructures de grande envergure.
Les vannes à guillotine fabriquées ORBINOX, type WS, sont disponibles jusqu’au DN4000. Elles intègrent une porte usinée avec bord affûté pour garantir une excellente étanchéité même en conditions d’écoulement exigeantes. Les conceptions sont adaptées aux contraintes spécifiques de pression, température et vitesse. Plusieurs configurations sont disponibles concernant les matériaux, les systèmes d’étanchéité, les normes de brides, les actionneurs et les revêtements, pour garantir performance et durabilité optimales.
→ Série 1432 – vannes à guillotine fabriquées, type WS
La vanne à guillotine ORBINOX type CW est disponible du DN 800 au DN 1000 (plus gros DN sur demande) et jusqu’au PN 100 en fonction du DN. Elles sont unidirectionnelles avec caractéristiques et configurations selon les modèles fabriqués sur demande.
→ Série 1431 - Vanne à guillotine haute pression, type CW

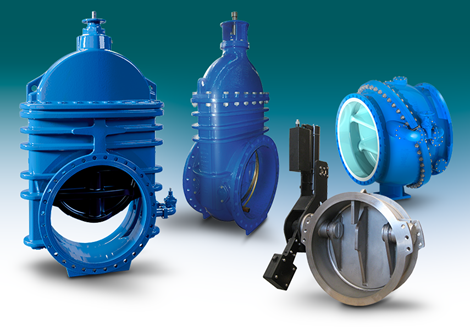

Vannes à opercule en acier haute pression/ vitesse élevée
Vannes à opercule en fonte (‘’ à coin’’)
Ces vannes jouent un rôle crucial dans les infrastructures hydrauliques telles que barrages, réservoirs et centrales hydroélectriques, en assurant une coupure fiable de grands volumes d’eau sous haute pression. Conçues pour des opérations d’ouverture/fermeture peu fréquentes, elles offrent une faible résistance à l’écoulement une fois complètement ouvertes grâce à leur passage intégral, ce qui les rend idéales pour les fonctions d’isolement.
Les vannes à opercule à siège métallique AVK (design Glenfield) sont disponibles jusqu’au DN2200 en PN10 & 16, et jusqu’au DN1200 en PN25 & 40. Conçues pour des performances robustes dans les canalisations d’eau de grand diamètre, leur étanchéité métal-métal les rend particulièrement adaptées aux applications en eau brute. Une version spéciale « Reservoir Spec » du modèle S54 (S54‑41) a été développée pour les barrages, réservoirs et centrales hydroélectriques, où la fermeture fiable à des vitesses d’écoulement jusqu’à 9 m/s est cruciale.
→ Série 54 – vannes opercule à siège métallique, spécification réservoir
Les vannes à opercule caoutchouc AVK sont fabriquées en fonte ductile avec un revêtement époxy approuvé GSK, et un opercule entièrement encapsulé de caoutchouc offrant une étanchéité à 100% et une protection anticorrosion. Parfaites pour les réseaux d’adduction d’eau et les systèmes de réservoirs jusqu’au DN1200, ainsi que pour les vannes de dérivation.
→ Série 06 – vannes à opercule à siège élastomère
Clapets anti‑retour
Les clapets anti‑retour sont essentiels pour protéger les infrastructures hydrauliques contre les reflux, les coups de pression et les dommages aux pompes lors des arrêts. Leur conception robuste, leurs faibles besoins en maintenance et la variété de configurations disponibles les rendent idéaux pour les installations à haute capacité.
Clapets à disque incliné
Les clapets anti‑retour à disque incliné ORBINOX, type RA, sont doublement excentrique avec raccord wafer ou à brides, et corps en acier carbone ou inox, moulé ou fabriqué. Disponibles jusqu’au DN1600 pour des applications jusqu’à PN16, et adaptés aux installations horizontales et verticales. Ils disposent d’un contrepoids externe pour initier la fermeture à l’arrêt du débit normal et avant tout reflux. Un système d’amortissement hydraulique contrôle la vitesse de fermeture et prévient les coups de bélier. Ces clapets sont parfaits pour une protection rapide, sans choc, contre les retours dans les systèmes hydrauliques à haute pression.
→ Série 1410 – clapets anti‑retour à disque basculant, type RA
Clapets anti‑retour multi‑portes
Les clapets anti‑retour multi‑portes AVK sont disponibles jusqu’au DN1600 et pour des pressions nominales jusqu’à PN25. Ils sont moulés en fonte ductile avec siège en bronze et conçus pour les applications critiques aux coups de bélier, idéaux pour la protection des pompes et des canalisations dans les barrages, réservoirs et installations hydroélectriques.
→ Série 641 – clapets anti‑retour multi‑portes

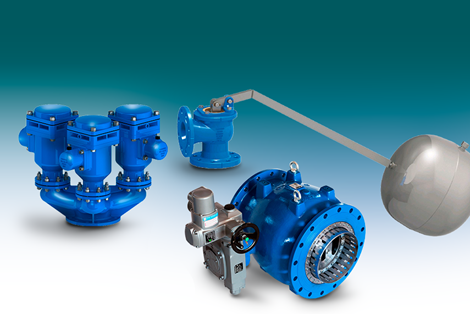

Vannes de régulation
Dans des systèmes hydrauliques complexes comme les barrages et centrales hydroélectriques, les vannes de régulation et les ventouses assurent un fonctionnement sûr et efficace. Pour la régulation sous haute pression ou en cas de débits critiques, les vannes annulaires offrent un étranglement précis grâce à leur caractéristique d’écoulement quasi linéaire, ce qui les rend idéales pour les dérivations de turbines et les sorties basses.
Vannes annulaires
Les vannes annulaires AC.MO, disponibles jusqu’à DN1600 et PN40 en standard, sont conçues le contrôle de la pression et du débit à des vitesses élevées et des pressions différentielles importantes. L’accent est mis sur la durabilité et la fiabilité avec un corps robuste en acier inoxydable jusqu’à DN150 et en fonte ductile revêtue d’époxy lié par fusion pour les tailles plus grandes. Elles sont idéales pour les fonctions de dérivation de turbine et les sorties de fond dans les barrages et les systèmes hydroélectriques.
→ Série 872 – vannes annulaires
Robinets à flotteur
Les robinets à flotteur AVK sont conçus pour être montés en haut d’un réservoir ou d’un bassin afin de contrôler automatiquement le taux de remplissage et de se fermer complètement lorsqu’un niveau prédéterminé est atteint. Solutions idéales pour maintenir des niveaux d’eau sûrs dans les petites installations de réservoir. Le design en équilibre assure un fonctionnement fluide et fiable. Ils sont moulés en fonte ductile avec levier et flotteur en ABS ou acier inoxydable et disponibles en DN50-300.
→ Series 854 - robinets à flotteur
Ventouses
Les ventouses protègent les conduites en libérant automatiquement à grand débit l’air emprisonné pendant le remplissage et en permettant des grands volumes d’air de rentrer dans la conduite lors de la vidange pour éviter la formation de vide. L’apparition d’une dépression dans la conduite entrainerait un phénomène de cavitation dommageable en aval, avec grands risques de détérioration des équipements hydrauliques et/ ou de casse de la conduite.
Les ventouses AVK à double orifice – cluster - avec fonction VNR sont conçues pour une libération fiable de l’air et une prévention du vide dans les conduites d’eau jusqu’à PN16. Elles permettent à l’air d’entrer librement et son expulsion lorsque la colonne se rejoint. Cela forme un ‘’tampon d’air’’ qui réduit efficacement la vitesse d’impact et le potentiel de suppression ou coup de bélier. Le second orifice décharge automatiquement l’air accumulé pendant les conditions de fonctionnement normales. Elles sont moulées en fonte ductile avec tous les autres composants en polymère ou acier inoxydable.
→ Series 851 - ventouses triple fonction
Joints de démontage
Les joints de démontage facilitent l’installation et le retrait des conduites à brides, des vannes, des pompes et d’autres équipements. Ils permettent un réglage axial pendant le montage et le démontage, grâce à leur conception télescopique. Nous proposons deux principales configurations:
- Conception avec bride centrale et tirants assurant grande résistance et étanchéité serrée, disponibles dans diverses configurations et jusqu’à DN2600 et PN25.
- Conception compacte à deux brides économes en espace avec moins de tirants, disponibles en acier doux jusqu’à DN1600 et PN16.
