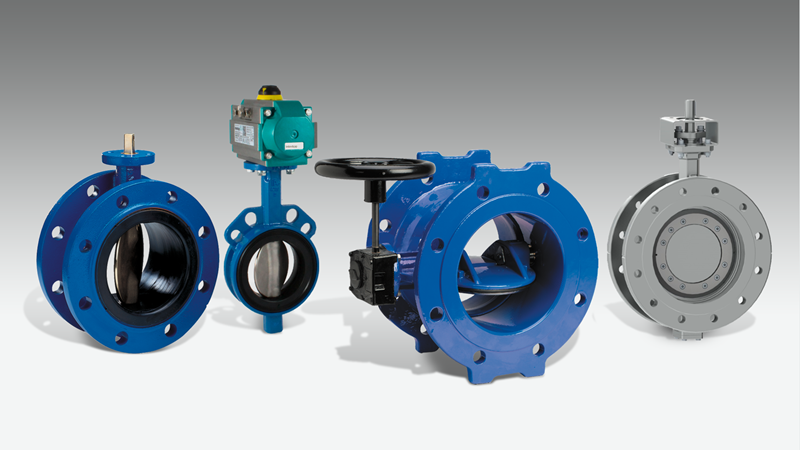

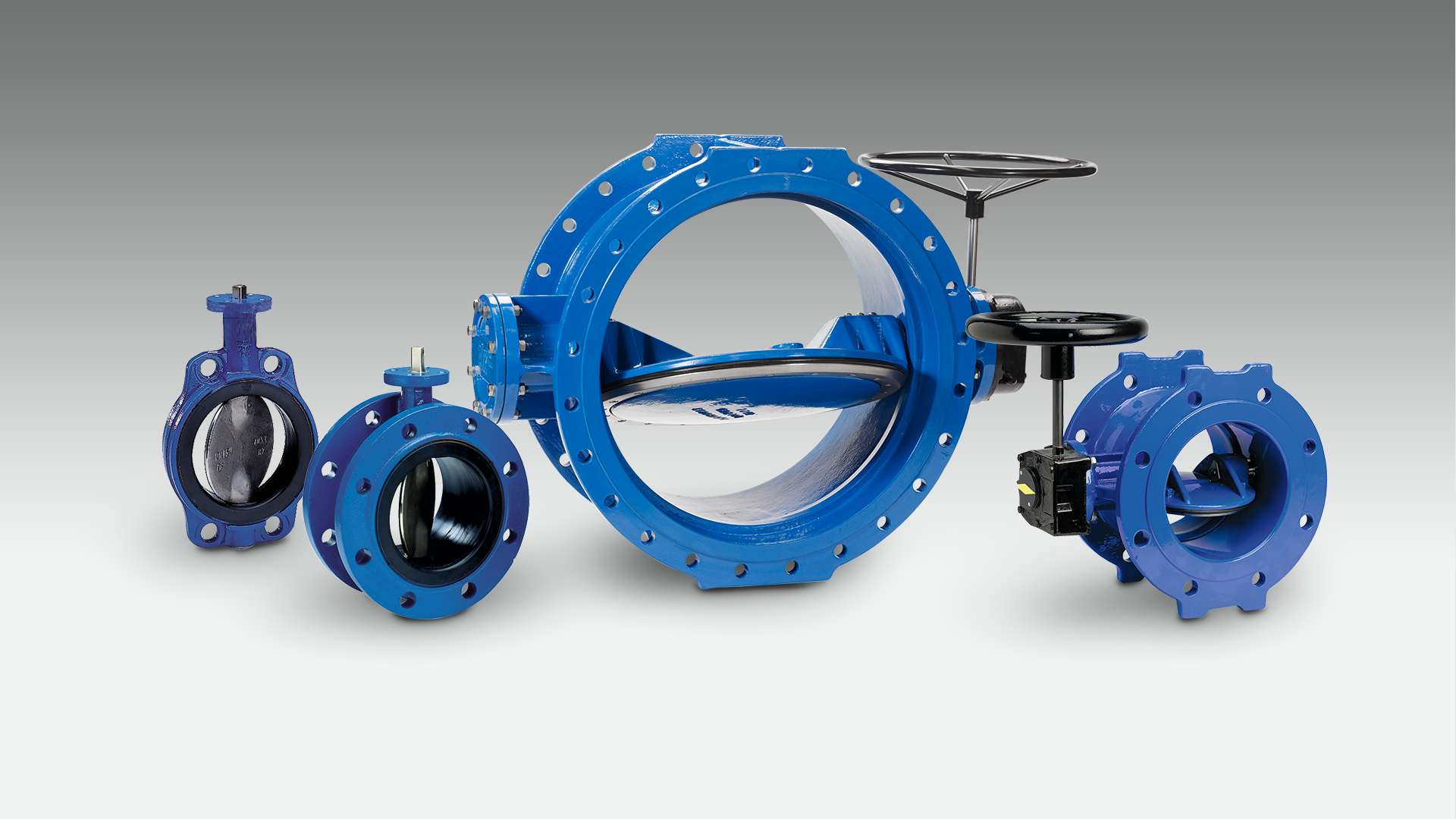

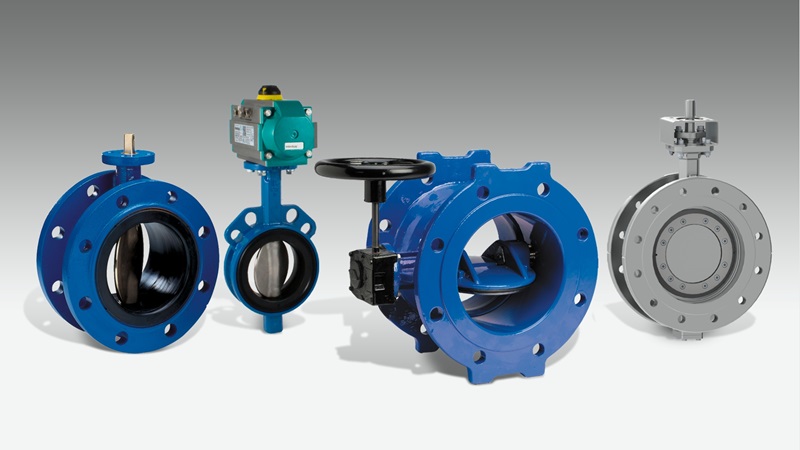

La large gamme de vannes papillon AVK
AVK propose l’une des gammes de vannes papillon les plus étendues du marché, comprenant des vannes papillon centriques avec manchette fixe (vulcanisée) et manchette libre, ainsi que des vannes papillon à double excentration et à triple excentration. Nous offrons une grande variété dans la configuration des matériaux pour chacun de ces types, ainsi qu’une grande variété d’actionneurs. Nous pouvons donc fournir la vanne adaptée à votre application dans les domaines de l’alimentation en eau, du traitement des eaux usées, de la protection incendie, de la distribution de gaz et des applications industrielles.
AVK est présent dans le secteur des vannes à papillon depuis plus de 50 ans. Dans les années 90, nous avons introduit les vannes de Wouter Witzel, fabricant réputé de vannes à papillon concentriques à manchette fixe. Cette société fondée en 1966 aux Pays-Bas est depuis 2005 membre du groupe AVK. Nous avons introduit en 2010, une toute nouvelle gamme de vannes à papillon concentrique de chez InterApp Armaturen Holding AG, société fondée en 1969 possédant une filiale en Espagne et en Suisse. En 2026, le site de production de vannes papillon à triple excentration du fabricant italien PetrolValves a été acquis par AVK, ce qui renforce encore notre offre de vannes papillon et notre présence dans de nombreux secteurs d’activité.
Qu'est-ce qu'une vanne papillon?
Une vanne papillon est une vanne de sectionnement de construction relativement simple. En position fermée, le disque bloque le passage de l'eau tandis qu'en position ouverte, le disque est tourné pour permettre l'écoulement. Un quart de tour amène la vanne en ouverture ou fermeture totale. La vanne papillon est ainsi conçue pour une ouverture et une fermeture rapide.La vanne papillon peut être concentrique ou excentrique. Sur une vanne papillon concentrique, la tige est centrée au milieu du disque et le disque est centré sur l’axe. La vanne papillon excentrique comporte une ou plusieurs tiges (arbre de transmission) situées en retrait par rapport au centre, en fonction des catégories de vannes simple, double et triple excentrique.
Leur construction simple qui ne prend pas trop d'espace, le poids léger et le coût inférieur comparé à d'autres types de vannes sont leurs principaux avantages.
Vannes à papillon concentrique
Les vannes à papillon à manchette fixe/vulcanisée peuvent être utilisées sous vide car il n'y a pas de mouvement et d'usure possible de la manchette. C'est pourquoi, ces vannes conviennent pour des vitesses d'écoulement et des cycles de fonctionnement élevés (par exemple ouvrir / fermer plusieurs fois par minute). Les vannes à papillon à manchette fixe sont généralement utilisées en réseau aérien, mais les versions à double bride conviennent également aux installations souterraines. Disponible pour l'eau, les eaux usées, la protection incendie et les applications industrielles.
Les vannes à papillon à manchette libre sont une solution compétitive et efficace pour les applications en réseau aérien où le remplacement et l'entretien sont relativement simples. La manchette est remplaçable sans un démontage complet de la vanne. La conception permet plus de personnalisation comme le choix du type de revêtement. Contactez-nous pour plus de détails.
Vannes à papillon double excentrique
Les vannes à papillon double excentrique sont le plus souvent utilisées dans les applications d’adduction d’eau souterraines comme alternative aux vannes opercule. Lors de l'installation des vannes papillon enterrées, une profondeur d'enfouissement plus faible est nécessaire et elles sont généralement moins chères, en particulier dans les grandes dimensions, par rapport aux vannes opercule. Elles peuvent être également utilisées en réseau aérien. En savoir plus.
Vanne papillon à triple excentration
Les vannes papillon à triple excentration sont largement utilisées dans les applications industrielles soumises à des conditions de service critiques, avec des températures et pressions extrêmes, ainsi que des fluides corrosifs et abrasifs. Elles sont particulièrement adaptées aux secteurs du pétrole et du gaz, de l’énergie, de la chimie, des usines de traitement de l’eau, du dessalement, des réseaux de froid et de chaleur urbaine, du secteur maritime, des mines et de la sidérurgie, ainsi que pour la protection incendie, les barrages et réservoirs et la distribution de gaz.
